Les conducteurs et câbles électriques : Constitution, usage, et normes

Introduction

Dans cette leçon, vous allez découvrir ce que sont les conducteurs et câbles électriques, leurs composants, leur rôle, et comment bien les choisir en fonction de leur utilisation. Vous apprendrez aussi les normes de couleurs CEI qui assurent la sécurité et la conformité de vos installations.

Qu’est-ce qu’une canalisation électrique ?

Une canalisation électrique est un ensemble permettant de transporter l’électricité d’un point à un autre en toute sécurité. Elle est composée de :

• Conducteurs : fils métalliques (cuivre ou aluminium) qui transportent le courant.
• Câbles : conducteurs entourés d’une isolation et d’une gaine protectrice.
• Conduits : tubes ou gaines qui protègent les câbles en surface ou encastrés.

Le conducteur électrique

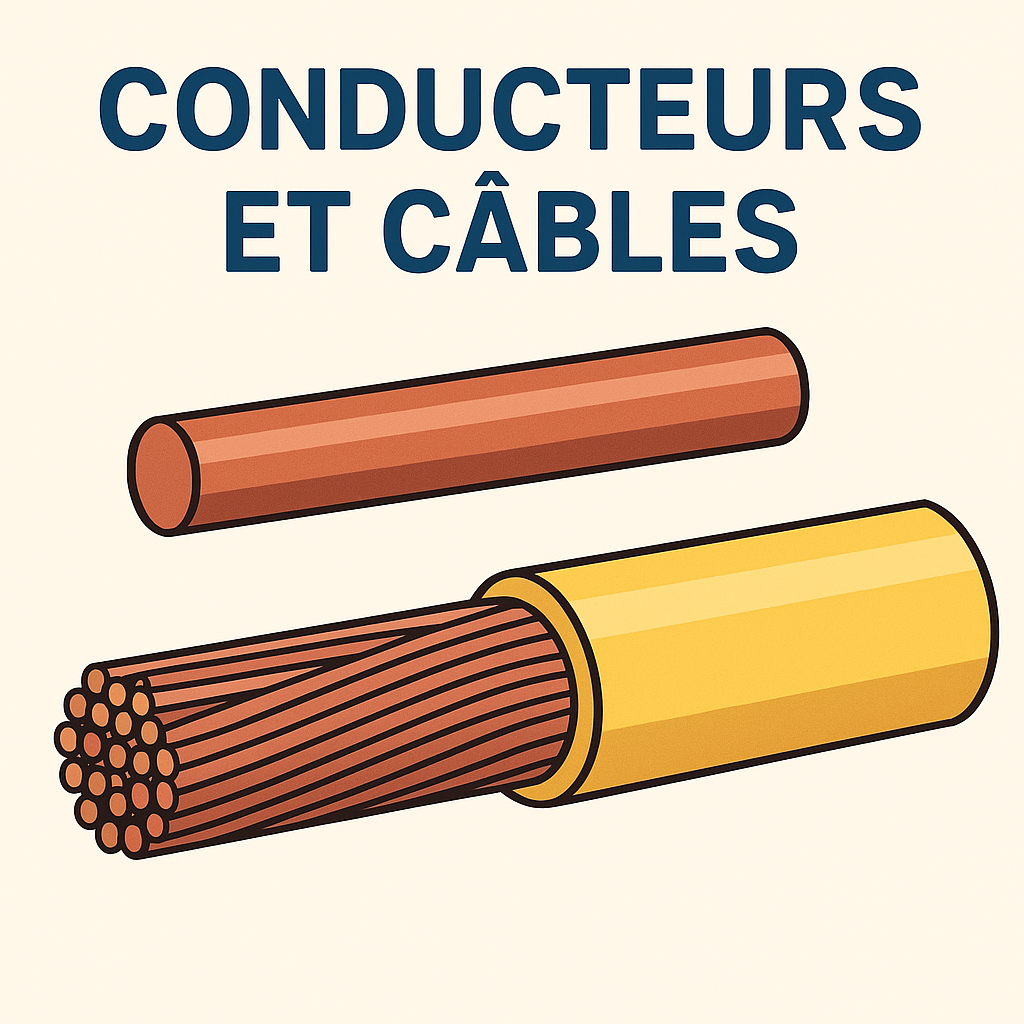

Le conducteur est l’élément métallique qui conduit le courant électrique. Il est souvent en cuivre ou en aluminium, choisis pour leur excellente conductivité. Il est protégé par une isolation qui empêche les contacts dangereux et les courts-circuits. Il peut être rigide (âme unique) ou souple (âmes torsadées) selon l’usage.

Le câble électrique

Un câble est un ou plusieurs conducteurs avec leur gaine d’isolation et de protection. Il peut être :

• Unipolaire : avec un seul conducteur isolé.
• Multipolaire : plusieurs conducteurs isolés réunis sous une gaine.

La gaine protège le câble contre l’humidité, les chocs, la chaleur et l’usure. Les câbles ont différentes sections (en mm²) qui déterminent la quantité de courant qu’ils peuvent supporter.

Normes de couleurs des conducteurs (norme CEI)

Pour garantir une installation sécurisée, les conducteurs ont des couleurs normalisées :

• Phase (conducteur actif) : marron, noir, gris.
• Neutre : bleu clair.
• Terre (mise à la terre) : vert et jaune rayé.

Ces couleurs aident à identifier les fonctions des fils lors d’une installation.

Comment choisir un câble ou conducteur ?

• En fonction de la puissance et du courant à transporter, on choisit la section adaptée : plus le courant est fort, plus la section est grande pour éviter la surchauffe.
• Selon l’environnement : température, humidité, présence d’agents chimiques ou mécaniques.
• Selon la flexibilité nécessaire pour la pose.
• Pour respecter les normes locales et assurer la sécurité.

Modes courants de pose

• En surface (fixé sur des goulottes).
• En encastré (dans les murs ou plafonds).
• Souterrain (dans des conduits protégés).

Chaque mode a ses spécificités à respecter pour la sécurité et la durabilité.

Exercices d’application

• Identifier les couleurs sur un câble multipolaire typique.
• Classer différents câbles selon leur usage (domestique, industriel, solaire).
• Choisir le câble adapté pour une prise électrique standard (16 A).

Résumé

• Le conducteur est le fil métallique qui transporte le courant, protégé par une isolation.
• Le câble regroupe un ou plusieurs conducteurs isolés sous une gaine protectrice.
• La norme CEI codifie les couleurs pour identifier neutre, phase et terre.
• Le choix du câble dépend de la charge, de l’environnement et des normes de sécurité.

Cette leçon fournit les bases indispensables pour comprendre et manipuler les canalisations électriques en toute sécurité.
